一、基本邏輯門概述
在數字電路中，與門、或門和非門是最常見的邏輯門類型，它們構成復雜電路的基礎。
二、與門（AND Gate）
功能描述 ：僅當所有輸入均為高電平（邏輯 1）時，輸出才為高電平（邏輯 1）。
符號表示 ：通常用 “∧” 或 “&” 符號表示與門邏輯運算。
真值表現 ：在與門的真值表中，只有當所有輸入均為 1 時，對應的輸出才為 1，其余情況輸出均為 0。表 1 展示了兩輸入與門的真值表。
表 1 兩輸入與門真值表
三、或門（OR Gate）
功能描述 ：只要至少一個輸入為高電平（邏輯 1），輸出就為高電平（邏輯 1）。

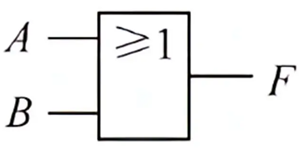

符號表示 ：一般采用 A|B或A∨B 符號表示或門邏輯運算。
真值表現 ：從或門的真值表來看，只要輸入中存在至少一個 1，輸出即為 1，僅當所有輸入都為 0 時，輸出才為 0。表 2 為兩輸入或門的真值表。
表 2 兩輸入或門真值表
四、非門（NOT Gate）
功能描述 ：輸出電平與輸入電平相反，實現邏輯否定功能。

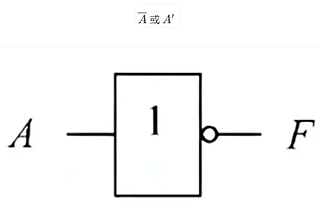

符號表示 ：
真值表現 ：對于非門來說，輸入和輸出呈現完全相反的關系，在真值表中體現為輸入為 1 時輸出為 0，輸入為 0 時輸出為 1，如表 3 所示。
表 3 非門真值表

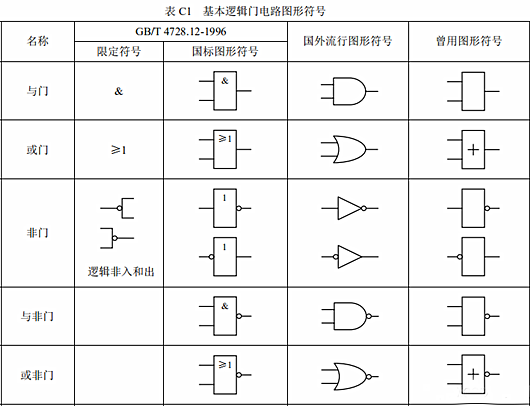

基本邏輯門符號
